Koaxiální kabel CAVEL KF114 (cena za 1 m)

Kód: 1819
21 Kč
Vyprodáno
Celoměděný vysoce jakostní kabel CAVEL KF114 od italského výrobce. Pěnové dielektrikum, měděné opletení. Vhodný pro vnitřní profesionální televizní STA a satelitní rozvody. Výrobce dává 15-letou garanci parametrů.

Detailní informace

Detailní popis produktu

CAVEL KF114

Vlastnosti kabelu CAVEL KF114:

- Vnitřní vodič Cu: průměr 1,13 ± 0,02 mm
- Dielektrikum PEG: průměr 4,80 ± 0,10 mm
- Krytí stíněním (IEC 96-1): 37 %
- Stínění: fólie - 1x Cu, vnější vodiče - 0,15 mm, Cu
- Vnější plášť: průměr 6,60 mm ± 0,10 mm, PVC
- Kapacita (@1kHz): 52 ± 2 pF/m
- Impedance: 75 Ohm
- Činitel zkrácení: 0,84
- Balení: 100 metrů ve fólii
- Orientační označení metráží

CAVEL KF114

Max.útlum při 20°C(dB/100m):

- 5 MHz: 1,40
- 10 MHz: 2,00
- 30 MHz: 3,00
- 50 MHz: 3,70
- 200 MHz: 7,80
- 300 MHz: 9,60
- 470 MHz: 11,90
- 862 MHz: 16,50
- 1000 MHz: 17,80
- 1750 MHz: 24,20
- 2150 MHz: 27,10
- 2400 MHz: 28,80
- 3000 MHz: 32,60

Konstrukční ztráta (Structural return loss SRL):

- 5 - 470 MHz: >30 dB
- 470 - 1000 MHz: >28 dB
- 1000 - 2000 MHz: >26 dB
- 2000 - 3000 MHz: >22 dB

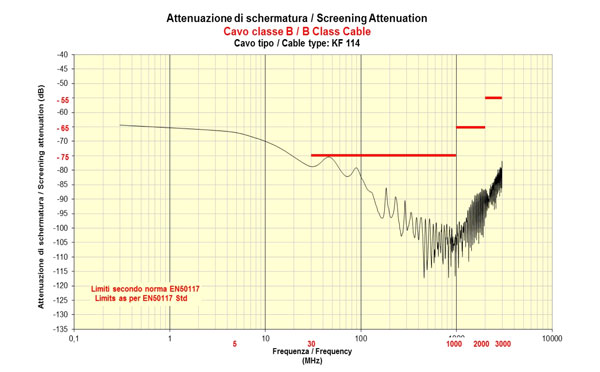

Screening Attenuation (SA):

- 30 - 1000 MHz: >75 dB
- 1000 - 2000 MHz: >85 dB
- 2000 - 3000 MHz: >75 dB

Transfer impedance:

5 - 30 MHz: 2 mOhm/m

Mechanická data:

- Weight of copper conductors: 16,59 kg/km
- Total weight of cable: 40,42 kg/km
- Minimum bending radius (single/repetead bending): 35/70 mm
- Maximum cable pulling strength: 150 N
- Fire Load: 615 MJ/km 171 kWh/km

Označení kebelu:

- CAVEL KF 114 MADE IN ITALY 75 Ohm EN50117-2-4 CEI-UNEL 36762 C-4 (U0 =400V) ss/aa m

 (ss=týden, aa=rok) (m=metráž)


Webové stránky produktu: http://www.cavel.it/
