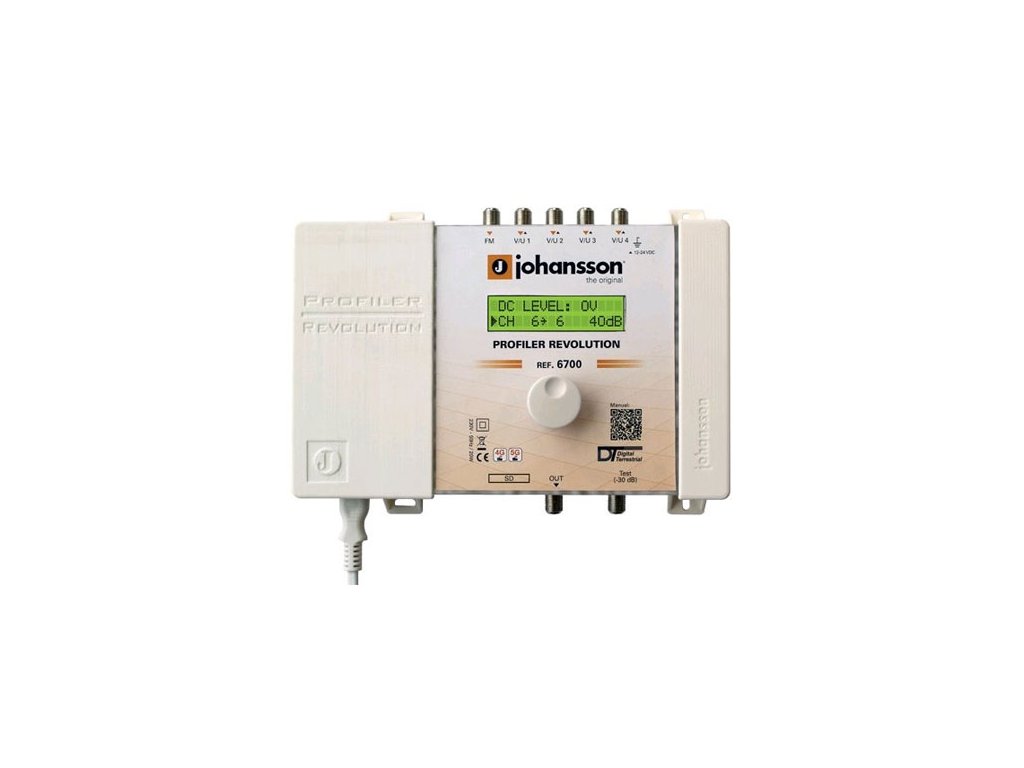

Johansson 6700 Revolution - programovatelný zesilovač

Detailní popis produktu

Programovatelný vícepásmový zesilovač 6700 Revolution Profiler je určen pro společné anténní systémy pro příjem pozemního DVB-T/T2 signálu pro bytové domy, sídliště, hotely, penziony, domy, školy, nemocnice atd.

Je určen do obtížných podmínek pro příjem televizních signálů, signály mají různou úroveň a které přicházejí z různých směrů. Zesilovač má čtyři programovatelné vstupy pro VHF (174-240 MHz) / UHF (470-862 MHz) a jeden vstup v pásmu FM (88-108 MHz), podporující 50 kanálových tras. Může přijímat tyto signály, vyrovnává jejich úrovně a zesílení.

Automatická regulace zesílení pro kompenzaci úrovně signálu pro všechny kanály, bez ohledu na jejich úroveň vstupu do zařízení (při zachování minimální úrovně požadované pro správnou kvalitu signálu). Tato funkce umožňuje libovolnou konfiguraci jednotlivých UHF vstupů a jejich přizpůsobení s podmínkami příjmu televizního signálu v místě instalace.

Zesilovač PROFILER 6700 Revolution může být použit samostatně - jako součást multiswitch instalace nebo koncové stanice.

VLASTNOSTI PRODUKTU

• Zesilovač určený pro společné televizní antény.
• Nezávislé, selektivní zesílení 50 tras / filtrů kanálů v VHF / UHF.
• Funkce měniče - změna kteréhokoliv kanálu v pásmu VHF / UHF na jiný VHF / UHF.
• 4 vstupům lze přiřadit až 32 programovatelných filtrů. Každý z filtrů je současně kanálový procesor (frekvenční měnič).
• Slot pro SD kartu - umožňuje kopírování a zálohování konfigurace zesilovače nebo SW upgrade zesilovače.
• Zobrazuje úroveň jednotlivých vstupních kanálů v dBµV.
• Zesilovač je možné zamknout číselným kódem.
• Automatické řízení zisku (AGC) v reálném čase u všech multiplexů.
• Vysoká výstupní úroveň signálů až 120 dBµV.
• Možnost napájení předzesilovače 12/24 V - BIII/DAB/UHF(max. 100 mA pro všechny 4 vstupy).
• Vestavěný filtr signálu LTE umožňuje eliminaci nežádoucích signálů v pásmu 4G (790 MHz) a 5G (694 MHz), určené k šíření datových služeb (LTE).

PARAMETRY PRODUKTU

• počet vstupů / výstupů: 5 / 1 + 1 (test -30 dB)
• vstupy: FM (88-108 MHz), BIII/DAB (174-240 MHz), UHF (470-862 MHz)
• programovatelné vstupy: VHF/UHF 1, VHF/UHF 2, VHF/UHF 3, VHF/UHF 4
• LTE ochrana: automatická volba 694 MHz, 790 MHz nebo OFF(vypnuto)
• počet / šířka filtrů: 32x klastrů filtr / 8 MHz (1 kanál)
• celkový počet programovatelných filtrů: 32
• kombinace programování vstupů: z jakéhokoli VHF nebo UHF kanálu do jakéhokoli kanálu VHF nebo UHF
• zesílení: FM 35 dB, BIII/DAB >45 dB, UHF >55 dB
• předzesilovače na vstupech UHF zesílení: 20 dB (možno vypnout)
• regulace zesílení: FM 20 dB, BIII/DAB/UHF automatické (AGC)
• max. vstupní úroveň: FM 37-77 dBµV, VHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV, UHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV
• max. výstupní úroveň: FM - 113 dBµV (60dB/IM3)
• max. výstupní úroveň: BIII/DAB/UHF - 120 dBµV (60dB/IM3)
• max. výstupní úroveň: VHF/UHF s 1x MUX - 113 dBµV
• max. výstupní úroveň: VHF/UHF s 6x MUX - 110 dBµV
• selektivita na UHF: 35 dB / 1 MHz
• nastavení náklonu: 9 dB
• konektory: F konektor
• provozní teplota: -5 až +50°C
• napájení: 100-240 V
• příkon: 20 W
• hmotnost: 0,8 kg
• rozměry: 217 x 165 x 59 mm

Balení obsahuje

• 1x Johansson zesilovač 6700 Revolution
• 1x flexo napájecí kabel
